Как работает турбонаддув в автомобиле? [Принцип работы]

Как работает турбонаддув в машине?

В природе не существует такой вещи, как идеальное изобретение: мы всегда можем сделать что-то лучше, дешевле, эффективнее и экологически более чистым. Возьмите двигатель внутреннего сгорания. Вы думаете, что это невероятно, что автомобиль, работающий на жидкости, может ускорить ваше путешествие из пункта А в пункт B в разы. Но всегда существует возможность создать двигатель, который будет работать быстрее, на большие расстояния, или использовать меньше топлива. Одним из способов улучшить двигатель является использование турбонаддува – пары вентиляторов, которые направляют выхлопные газы из задней части двигателя в его переднюю часть, тем самым предоставляя двигателю больше мощности. Мы все слышали о турбированных движках, но как именно это работает? Давайте рассмотрим этот вопрос подробнее!

Турбонаддув. Что это?

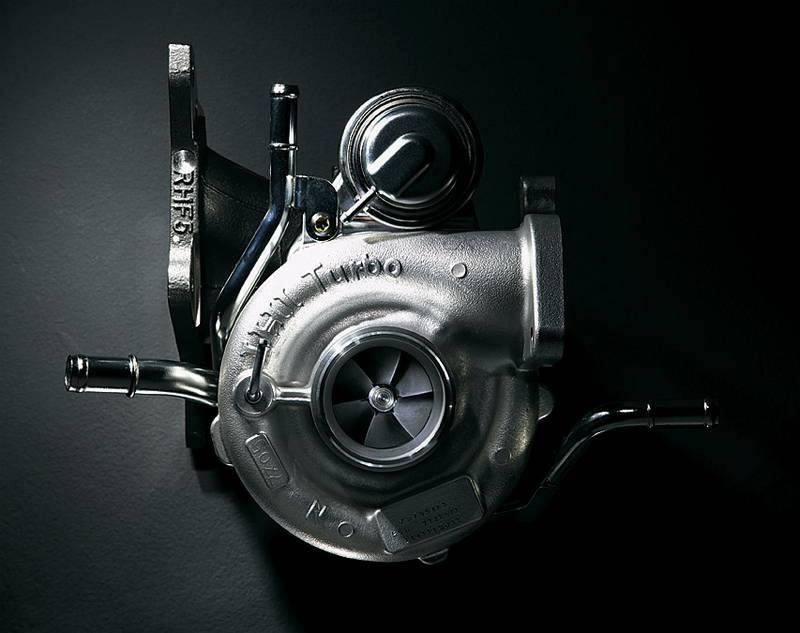

турбокомпрессорВы когда-нибудь видели автомобили, которые проезжали мимо вас в облаке зловонного дыма, источником которого была их выхлопная труба? Для всех является очевидным тот факт, что выхлопные газы загрязняют окружающую среду, но менее очевидным остается тот факт, что это так же и пустая трата драгоценной энергии. Выхлопные газы являются смесью горячих газов, которые выходят из двигателя на приличной скорости и вся энергия, которая в них содержится – температуры и движения (кинетическая энергия) – бесполезно рассеивается в атмосфере. Разве не было бы замечательно, если бы двигатель мог использовать энергию выхлопных газов для собственного ускорения? Именно этим и занимается турбонаддув.

Автомобильные двигатели получают свою мощность от сгорания топлива в крепких металлических емкостях, которые называются цилиндрами. Воздух поступает в каждый цилиндр, смешивается там с топливом, и сгорает, при этом происходит небольшой взрыв, который приводит в движение поршень, а тот в свою очередь приводит в движение валы и шестерни, которые вращают колеса автомобиля. Когда поршень возвращается в первоначальное положение, он выталкивает отходы воздушно-топливной смеси из цилиндров. Это и есть выхлопные газы. Количество энергии, которую может произвести автомобиль, напрямую связано с тем, как быстро он сжигает топливо. Чем больше цилиндров в двигателе и чем больше они в объеме, тем больше топлива он может сжечь каждую секунду и (по крайней мере, теоретически) тем быстрее сможет ехать автомобиль.

Из урока приведенного выше мы уяснили, что одним из способов сделать автомобиль гораздо быстрее, это добавить больше цилиндров. Вот почему сверхбыстрые спортивные автомобили, как правило, оснащены восьмью или двенадцатью цилиндрами, а не четырьмя шестью, как стандартные семейные транспортные средства. Другой способ заключается в использовании турбонаддува, который нагнетает больше воздуха в цилиндры, чтобы двигатель мог сжигать топливо с большей скоростью. Турбонаддув является простой, относительно дешевой, дополнительной конструкцией, которая помогает извлечь из двигателя больше мощности. Это изобретение вошло в ТОП 10 улучшений в конструкции двигателя со времен его создания (об этом, а также о многом другом, более подробнее здесь).

Как работает турбонаддув?турбина самолета

Если вы знакомы с принципом работы реактивного двигателя, то вы на полпути к пониманию принципа работы автомобильного турбонаддува. Реактивный двигатель всасывает холодный воздух спереди, сжимает его в камере, где он сгорает с топливом, а затем выпускает горячий воздух с обратной стороны двигателя на большой скорости. Когда горячий воздух покидает двигатель, он проходит мимо турбины (которая внешне немного похожа на очень компактную металлическую лестницу), что приводит в движение компрессор (воздушный насос) в передней части двигателя. Этот компрессор толкает воздух в двигатель, чтобы сжечь топливо должным образом. Принцип работы турбонаддува в автомобиле практически точно такой же. Он использует выхлопные газы для приведения турбины в действие. Она вращает воздушный компрессор, который нагнетает дополнительный воздух в цилиндры, чтобы сжигать больше топлива каждую секунду. Вот почему автомобили с турбонаддувами обладают большей мощностью.

Как это работает на практике? Фактически турбокомпрессор – это два небольших вентилятора (так называемые лопастные колеса или газовые насосы), которые размещены на одном металлическом валу, так что оба вращаются в одну сторону. Один из этих вентиляторов, который называется турбиной, расположен на пути потоков выхлопных газов из цилиндров двигателя. Как только цилиндры выпускают горячий газ, он вращает лопасти вентилятора, что приводит в движение вал, на котором размещен вентилятор. Второй вентилятор, который называется компрессором, также начинает вращаться, так как расположен на одном валу с турбиной. Он установлен внутри воздухозаборника автомобиля, поэтому, как только он начинает вращаться, он засасывает воздух в машину и нагнетает его в цилиндры.

Но на этом этапе возникает небольшая проблема. Если вы сжимаете газ, вы повышаете его температуру. Горячий воздух имеет меньшую плотность, а это уменьшает его эффективность в помощи при сгорании топлива. Так что, было бы намного лучше, если бы воздух, поступающий из компрессора, охлаждался до того, как он попадет в цилиндры. Для того, чтобы решить эту проблему и охладить воздух, выход из турбокомпрессора проходит через теплообменник, который забирает лишнюю температуру себе и направляет ее в более подходящие места.

Существует ряд мнений, что турбины ненадежны, что они часто ломаются и требуют полной замены. Мы не совсем согласны с этим утверждением. Почему? Об этом читайте в нашей статье: Есть ли недостатки у двигателей с турбонаддувом?

Схема работы турбонаддува с картинкой

работа турбокомпрессора

Основная идея заключается в том, что выхлопные газы приводят в движение турбину (красный вентилятор), который непосредственно подключен (и питает) к компрессору (синий вентилятор), который нагнетает воздух в двигатель. Для простоты, мы показываем только один цилиндр. Давайте рассмотрим весь принцип работы пошагово.

1 . Холодный воздух поступает в воздухозаборник двигателя и направляется в компрессор.

2 . Вентилятор компрессора помогает засасывать воздух внутрь.

3 . Компрессор сжимает и нагревает поступающий воздух и выдувает его снова.

4 . Горячий, сжатый воздух из компрессора проходит через теплообменник, который охлаждает его.

5 . Охлажденный, сжатый воздух поступает в воздухозаборник цилиндра. Дополнительный кислород помогает сжигать топливо в цилиндре с большей скоростью.

6 . Так как в цилиндре сжигается больше топлива, он быстрее производит энергию и может отправлять больше мощности на колеса через поршни, валы и шестерни.

7 . Выхлопные газы из цилиндра выходят через выпускные трубы.

8 . Горячие выхлопные газы проходят мимо турбины и заставляют ее вращаться с высокой скоростью.

9 . Вращающаяся турбина установлена на том же валу, что и компрессор (на нашей картинке вал изображен оранжевым цветом). Таким образом, если вращается турбина, то и компрессор тоже.

10 . Выхлопные газы выходят из автомобиля, но при этом тратиться меньше ценной энергии, чем, если бы двигатель был без турбонаддува.
